点击图片查看原图

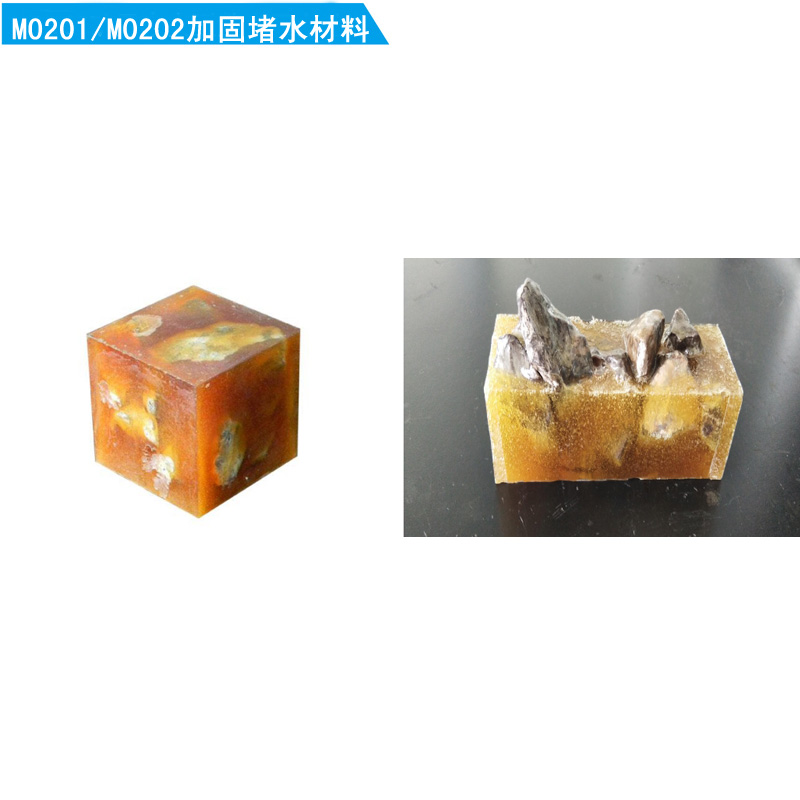

煤矿加固煤岩体用高分子材料指由高分子材料为主剂，配以添加剂、填料等组分经一定工艺加工制成的注浆产品，通过注浆工艺反应成型的具有粘结和加固功能的材料。高分子加固材料按煤矿使用部位不同分为两类：C 类：用于煤体加固；R 类：用于岩体加固。
煤矿加固煤岩体用高分子材料两类材料共同特性：
外观要求：
高分子加固材料产品应分布均匀，无结块。
闪点：
高分子加固材料产品的闪点不应低于 100℃，且各组份的闪点应高于材料Z高反应温度。
Z高反应温度：≤140
膨胀倍数：≥1.0
抗老化性能，（80℃±2℃；168h）：表面无变化，质量无损失
粘结强度MPa: ≥3.0
标准砂固结体抗压强度MPa:≥30
两类材料区别指标： C类 R类
抗压强度MPa： ≥40 ≥60
抗拉强度MPa: ≥15 ≥20
抗剪强度MPa: ≥15 ≥20
煤矿加固煤岩体用高分子材料包装、运输、贮存：
高分子加固材料应用塑料桶或金属桶密封包装，产品分不同组份时包装应有明显区分标志。每批产品应附使用说明，产品使用说明应写明材料配比、可操作时间、贮存条件、施工注意事项等内容。
高分子加固材料运输中应避免日晒、雨淋、及剧烈冲击和包装破损，运输时轻拿轻放。
高分子加固材料应贮存于干燥、通风处。注意防晒。码放高度不应超过 1.5m。
高分子加固材料安全操作规范
1.工作条件要求
1.1高分子加固材料的施工环境温度为5℃～35℃。当施工环境温度低于时应5℃，应对材料采取预热保温措施。预热方法及预热温度应依照材料使用说明书的建议，但不应采用明火或蒸汽直接预热。高于35℃时，应对材料采取恒温储藏或者降温处理。
1.2高分子加固材料低于5℃或高于35℃工作温度时，设计者或使用者需进行充分试验，验证以确定其各项性能是否能达到设计和使用要求。
1.3加固施工期间操作地点应保持通风良好，对于有突水危险的区域应实施警戒和安全防护措施。
1.4施工区域有高温热害、通风不良、有毒有害气体涌出、岩石冒落和涌水危害等危险因素存在时，应采取控制和治理措施，直至达到安全作业环境，并符合《煤矿安全规程》的要求。
1.5高分子加固材料使用时，应对作业面外易受飞散物料污染的部位采取遮挡措施。工
作地点选择顶板无淋水区域，条件不允许时需进行防水处理，防止淋水滴入浆液中。
1.6高分子加固材料若需进行特殊工程条件下的使用，应经过工程试验，符合工程需要
后方可施工。
2 安全、卫生和环境保护要求
2.1高分子加固材料所涉及的与使用有关的安全、卫生与环保要求，应符合国家相关标
准和规范的规定。
2.2注浆加固施工的安全技术和劳动保护应符合国家现行有关标准的规定，参加注浆加
固的施工操作和管理人员，应接受安全技术教育和专业培训，并取得国家相关部门颁发的安
全工作资格证。
2.3操作人员在施工时应配戴好劳保用品，包括胶皮手套、防护眼镜、工作服和胶鞋等。
若不慎溅到眼中或皮肤上，应立即用清水冲洗，必要时应到医院处理。
2.4高分子加固材料使用时，对甲醛的限量值应为0.5mg/m3。测试方法见GB 18583-2008。
2.5盛装高分子加固材料产品的包装桶应回收上井。
2.6施工管路冲洗时产生的废弃浆液应桶装回收上井。严禁现场随意丢弃、倾倒。
3工艺要求
3.1高分子加固材料进入施工场地后应按照说明要求分类整体存放。
3.2加固施工前应根据施工环境温度、湿度、工程特点等因素通过现场试验选定适宜的施工操作方法，然后再进行大面积施工。
3.3盛浆容器应加盖密封，浆液拌制及灌注宜在密封设备中进行。
3.4施工中应遵照产品使用说明的注意事项进行操作。
3.5高分子加固材料应采用配套设备施工，并按照设备制造厂的要求操作。
